CBB80D-I型吸收电容器
主要特点

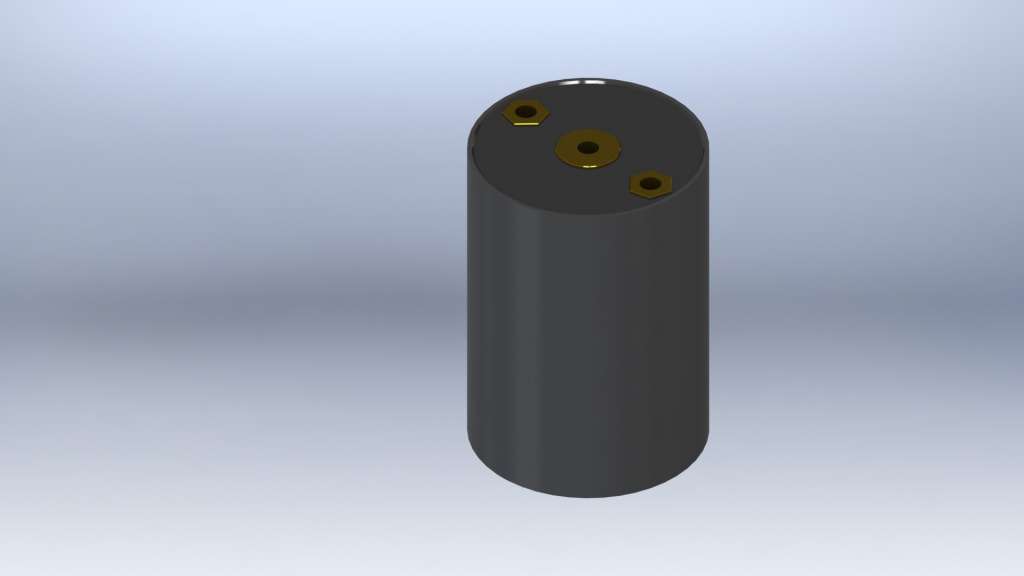

1. 圆形阻燃塑料外壳，轴向引出，底部带固定螺母，体积小，重量轻。
2. 耐电压高，损耗小，有良好的自愈性，可靠性高。
应用领域
主要适用于电力机车主整流装置整流管和晶闸管的过电压保护场合。
技术参数
容量范围(CN) | 0.5μF ～ 2μF |
容量允许偏差 | ±5% |
损耗角正切值 | ＜0.0008（1kHz，20℃±5°C） |
时间常数（RC） | ≥20,000s |
额定电压(UN) | 1400Va.c. ～ 2100Va.c. |
运行温度 | -40℃～+85℃ |
热点温度 | ≤+85℃ |
预期寿命 | 100,000hours(UN, θhotspot≤70℃) |
极间测试电压 | 直流电压2.5UN，10s，或交流电压1.5UN，10s |
参考标准 | IEC 61071-2007 |
典型规格
Type | UN Va.c. | CN μF | H mm | ESR mΩ | Ls nH |
CBB80D-I | 1400 | 1 | 78 | ≤3 | ≤25 |
CBB80D-I | 1400 | 2 | 78 | ≤3 | ≤25 |
CBB80D-I | 1800 | 0.5 | 78 | ≤3 | ≤25 |
CBB80D-I | 1800 | 1 | 78 | ≤3 | ≤25 |
CBB80D-I | 2100 | 0.5 | 78 | ≤3 | ≤25 |
CBB80D-I | 2100 | 1 | 78 | ≤3 | ≤25 |
